KSM2GO

Lokalisierung von Fehlern und Unterstützung der RCA

Sowohl für Dauermessungen mit permanenter Überwachung im Online-Modus als auch für zeitlich begrenzte Einsätze im Offline-Modus ist die Anwendung unserer Lösung mit den erweiterten Funktionen sehr wertvoll. Wir erfüllen mit KSM2GO nicht nur die Gesamtaufgabe eines klassischen Condition Monitoring Systems, sondern erledigen durch die neuartige Technologie des KSM sowie Auswahl einer optimalen Messposition gekoppelt mit intelligenten Algorithmen eine Reihe an weiteren wichtigen Aufgaben:

Lokalisierung von Schäden und Auffälligkeiten: Durch die präzise Drehwinkelerfassung und intelligente Algorithmen lassen sich Abweichungen, Schäden und Montagefehler an Lagerringen, Zahnrädern sowie elektrischen Maschinen, wie z.B. Generator-Luftspaltabweichungen, lokalisieren.

Algorithmen zur Beurteilung von möglichen Abweichungen an den Verzahnungen (z.B. Abweichung von idealer Evolventen-Form) , Lastaufteilung und Lastverteilung bei einem Planetengetriebe decken das komplette Feld der Getriebevalidierung ab.

Erkennung von abnormalen Betriebszuständen und fehlerhaften Regelungsstrategien:

Sehr häufig treten Betriebslasten auf, welche in den Lastannahmen während der Design-Phase unbekannt und dementsprechend nicht berücksichtigt sind. Diese entstehen erfahrungsgemäß durch unterschiedliche dynamische Effekte oder fehlerhafte Regelung und führen meistens zu den Schäden und unerwarteten Ausfällen.

Weil wir in unserer KSM-Lösung nicht nur die klassischen Aspekte der Condition Monitoring berücksichtigt haben, sondern sie mit tiefem Verständnis der Antriebstechnik und der Maschinendynamik sowie System Engineering optimiert haben, können wir unregelmäßige Änderung im Systemverhalten erfassen. Jede Änderung in einem System ist mit einer Änderung in der Energieverteilung des Systems und Schwingungen verbunden. Diesen Aspekt nutzen wir, um jegliche Anomalien im Betrieb zu detektieren.

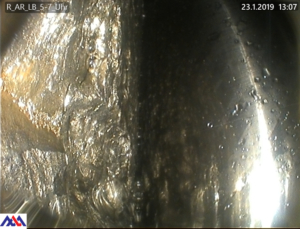

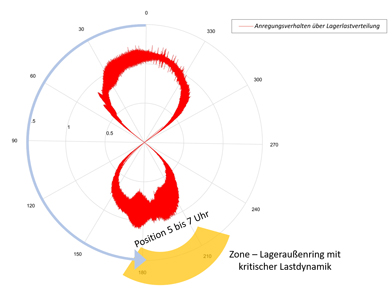

In den folgenden Bildern sind Analyseergebnisse zu einem KSM-Einsatz auf einer Windenergieanlage mit einem häufigen Schadenmuster an der Hauptlagerung abgebildet. Durch unsere Lösung und die intelligenten Algorithmen konnten wir relevante Effekte erfassen und bis zur Entstehungsursache zurückverfolgen. Wobei diese Effekte mit den klassischen Mess- und Analyseverfahren nicht detektierbar sind.

Entsprechend den speziellen Kundenanforderungen können auf Basis von speziellen MML-Algorithmen weitere Add-on Funktionen zu Erweiterung des Analyseumfangs integriert werden:

  • Unwuchterkennung und Quantifizierung der Unwuchtmasse
  • Modellbasierte Lastenmessung
  • Überwachung von Turmeigenfrequenzen und Turmkopfauslenkung

Bitte kontaktieren Sie uns dazu, wir unterstützen Sie gerne bei Ihren Herausforderungen
